Вимірювач профілю хребта (Курвіметр)

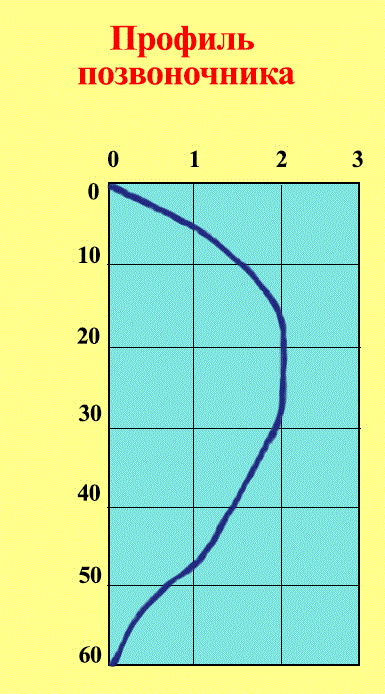

ПРИЗНАЧЕННЯ: Використовується для вимірювання профілю хребта щодо вертикалі у фронтальній і сагітальній площинах. дозволяє також виміряти кути повороту елементів кінцівок щодо вертикалі (режим гоніометрії).

Курвіметр - неінвазивна, вільна від випромінювання система моніторингу фізичних характеристик хребетного стовпа в саггитальной і фронтальній площині (висоти і радіусу лордозу / кифоза, величини викривлень при сколіозі, деформації хребта та ін.)

Система состоит из сканирующего устройства, аналого-цифрового преобразователя и программно-компьютерного комплекса в среде Windows.

          Система складається з скануючого пристрою, аналого-цифрового перетворювача і програмно-комп'ютерного комплексу в середовищі
  •   кривизну хребетного стовпа в саггитальной площині (Висоту лордозу / кифоза в см і в градусах);
  •       кривизну хребетного стовпа в саггитальной площині (Висоту лордозу / кифоза в см і в градусах);
  •       кривизну хребетного стовпа у фронтальній площині (Величину викривлень в см і в градусах);
  •       розрахувати радіус кривизни для кожного відділу хребта;
  •       розрахувати обсяг рухів (в градусах) для шийного відділу хребта;
  •       простежити динаміку зміни зазначених величин в процесі лікувальних заходів або в комплексі біомеханічних досліджень.

      Система приклад для об'єктивізації вираженості деформації хребта при остеохондрозі, сколіозі, виразкової хвороби шлунку, хвороби Шойермана-Мау і ін., а також зміна фізичних параметрів в результаті лікування.

ТЕХНІЧНІ ПАРАМЕТРИ:
Діапазон змін кутів у фронтальній площину - + 180о...- 180о .
Діапазон вимірювань кутів в сагітальній площині - + 80о..- 80о .

Среднеквадратическая помилка вимірювання кутао.

Час виміру - встановлюється (прийнятно 10 секунд для переміщення чутливого елемента уздовж хребта).

Максимальна довжина вимірювань (хребта) - 0,75 м.

Дискретність відліків по довжині хребта – 3 мм.

Управління вимірами і обробкою, ведення бази даних - в файлахDelphi, Excel.

Маса чутливого елемента– 100 г.



КОмплект ПОСТАВКИ: чутливий елемент, інтерфейсна плата аналого-цифрового перетворювача (АЦП), програмне забезпечення, інструкція користувача.

ОРІЕНТІРОВОЧНАЯ ЦІНА договірна



РОЗРОБНИКИ:

доцент кафедри приладів і систем орієнтації та навігації НТУУ "КПІ" Мелешко В.В. (mel@pson.ntu-kpi.kiev.ua. тел. (+38-044) 454-95-41, 411-86-52);

науковий співробітник лабораторії біомеханіки & nbsp; інституту ортопедії і травматології Лазарев И.А. (ilazarev@ukr.net,  тел. (+38-044) 216-28-53)
